基本型推出器
|
日期:2018-08-06 點擊:2024 |
|
|
|
style="width:65.8pt;border-top:none;
border-left:none;border-bottom:solid windowtext 1.0pt;border-right:solid windowtext 1.0pt;
mso-border-top-alt:solid windowtext .5pt;mso-border-left-alt:solid windowtext .5pt;
mso-border-alt:solid windowtext .5pt;padding:0cm 5.4pt 0cm 5.4pt;height:14.25pt">
|
15
|
26
|
38
|
產品特點
屬具產品重要部件配置
1、液壓系統方面：推出油缸采用活塞缸形式，結構簡單，便于加工維修；密封件全部采用NOK系列產品，質量可靠。
2、結構件方面：推出臂采用高強度板材，滾道采用德國進口材質，足以滿足使用需求；下掛鉤可調節，方便裝配，質量可靠。
3、機械性能方面：油缸與架體合理布置，油缸連接部位采用三通結構鋼管，可有效反腐耐磨，其性能安全可靠。
4、適用范圍：此類型推出器適用于水泥、化肥、谷料等袋裝品轉運是適用。

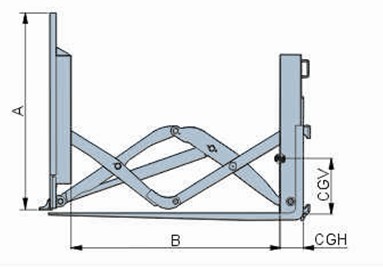

,主要參數介紹
|
承載能力@載荷中心
（kg@mm）
|
型號
|
推出行程
C
（mm）
|
貨叉有效長度
（mm)
|
面板高x寬
AxB
（mm）
|
自重
（kg）
|
失載距
ET
（mm）
|
水平重心
CGH
（mm）
|
適配叉車
（t）
|
|
1000@500
|
TL10J-A1
|
1200
|
基本型
|
1130x1100
|
360
|
255
|
136
|
1-2.5t
|
|
1000@500
|
TL10J-A2
|
920
|
基本型
|
890x976
|
330
|
255
|
133
|
1-2.5t
|
|
2000@500
|
TL20J-B1
|
1200
|
基本型
|
1550x1400
|
420
|
255
|
142
|
3-4.5t
|
|
2000@500
|
TL20J-B11
|
1200
|
基本型
|
1800x1400
|
410
|
255
|
148
|
3-4.5t
|
|
2000@500
|
TL20J-B13
|
1200
|
基本型
|
1010x1100
|
360
|
255
|
135
|
3-4.5t
|
|
2000@500
|
TL20J-B14
|
1200
|
基本型
|
1550x1400
|
396
|
255
|
145
|
3-4.5t
|
注：1、實際的叉車/屬具綜合承載能力請從叉車方獲得。
2、匹配此屬具要求叉車需增加1組附加油路。
3、TL20J-B1貨叉內置，其余型號貨叉均外置。
|
|
壓力值
|
|
流量值
|
|
|
Bar
|
|
L/min
|
|
型號
|
|
|
|
|
|
160
|
|
最小
|
推薦
|
最大
|
|
TL**J
|
|
|
|
|
|
|
