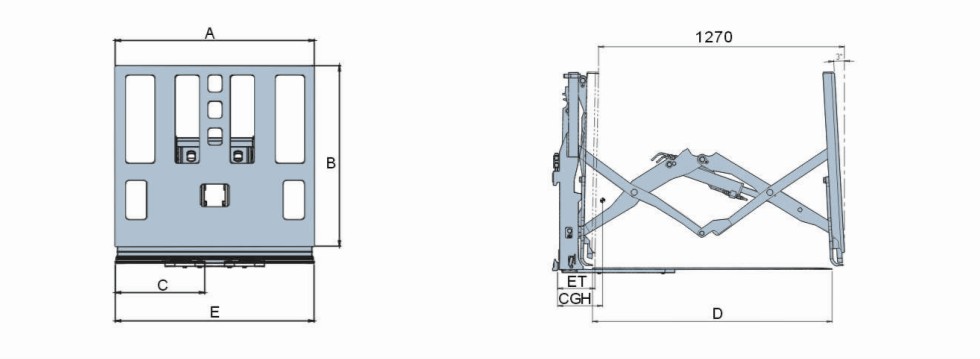

主要參數介紹
|
型號
|
承載能力@
載荷中心
(kg@mm)
|
安裝
等級
|
適配
叉車
|
前推板高度
×寬度
B×A (mm)
|
推出行程
C
(mm)
|
自重
(kg)
|
失載距
ET
(mm)
|
叉板長度
×寬度
D×C(mm)
|
叉板外側
間距E
(mm)
|
水平重心
CGH
(mm)
|
|
TL16L-A1
|
1600@500
|
Ⅱ
|
1-2.5t
|
920×1014
|
1270
|
360
|
200
|
1220×455
|
1012
|
270
|
|
TL20L-B1
|
2000@500
|
Ⅲ
|
3-4.5t
|
920×1014
|
1240
|
410
|
215
|
1220×455
|
1012
|
293
|
備注：
1、實際的叉車/屬具綜合承載能力請從叉車廠方獲得。
2、要求叉車需增加1組附加油路。
3、快裝式推拉器配標準型貨車。
流量及壓力要求
|
型號
|
壓力值（Bar）
|
流量值（L/min）
|
|
最大
|
最小
|
推薦
|
最大
|
|
TL**L
|
160
|
15
|
26
|
38
|
產品特點
屬具產品重要部件配置
液壓系統方面：推出油缸采用活塞缸形式，結構簡單，便于加工、維修；密封件全部采用NOK系列產品，質量可靠；溢流閥采用原裝進口閥芯，高壓膠管采用高性能進口膠管。
結構件方面：叉板及連接板采用高強度板材，可以滿足使用要求。
機械性能方面：通過溢流閥控制兩組油缸，實現貨物的推出、拉回動作，視野良好。
|
